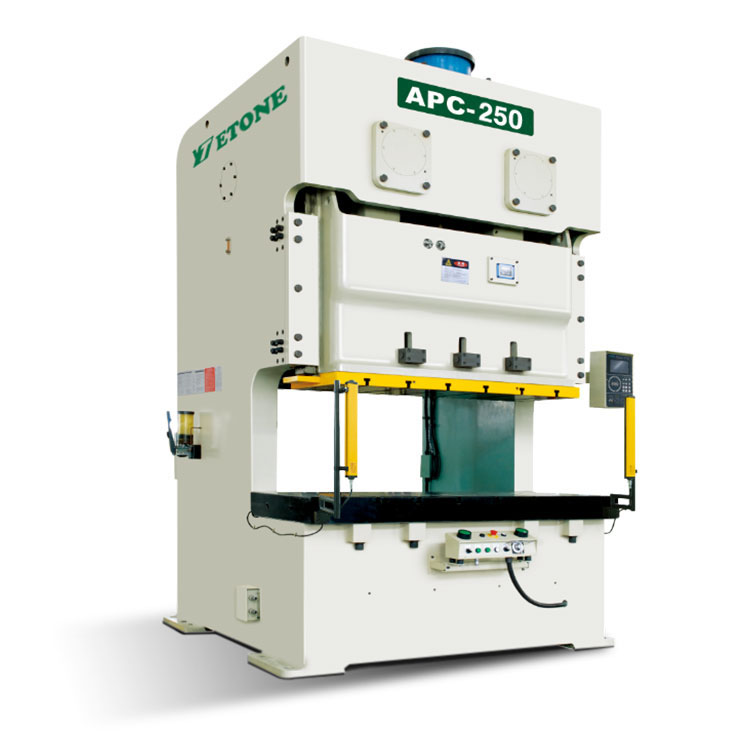

Wie man beurteilt, ob die beiden Kurbelwellen einer Doppelkurbelpresse synchronisiert sind

Es gibt verschiedene Möglichkeiten, um festzustellen, ob die beiden Kurbelwellen von aDoppelkurbelpressewerden synchronisiert:

1. Beobachten Sie die Bewegung der Kurbelwellen

Visuelle Inspektion: Beobachten Sie den Betriebsstatus derDoppelkurbelpresseUm zu sehen, ob die Bewegung der beiden Kurbelwellen koordiniert wird. Wenn die beiden Kurbelwellen nicht synchronisiert sind, kann die Maschine nicht reibungslos verlaufen oder abnormales Geräusch zu hören.

Verwenden Sie Hochfrequenzvideos oder Hochgeschwindigkeitskamera: Durch das Aufnehmen der Bewegung der Kurbelwellen mit Hochgeschwindigkeitsvideoausrüstung kann die Synchronisation der beiden Kurbelwellen genauer analysiert werden.

2. Messen Sie den Phasenunterschied der Kurbelwellen

Verwenden Sie Sensoren: Encoder oder Winkelsensoren können an den beiden Kurbelwellen installiert werden, um die tatsächlichen Winkel der beiden Kurbelwellen zu messen. Durch das Lesen der Signale der beiden Sensoren kann der Phasenunterschied zwischen den beiden Kurbelwellen berechnet werden, um festzustellen, ob sie synchronisiert sind.

Oszilloskop: Schließen Sie das Encodersignal mit dem Oszilloskop an und beobachten Sie die Wellenformen der beiden Kurbelwellensignale. Wenn die Wellenformen synchronisiert sind und es keine offensichtliche Phasenabweichung gibt, bedeutet dies, dass die Kurbelwellen synchronisiert sind.

3. Verwenden Sie einen Vibrationsanalysator

Wenn dieDoppelkurbelpresseLäuft, die Schwingung des Maschinenkörpers wird von einem Vibrationsanalysator erkannt. Wenn die beiden Kurbelwellen nicht synchron sind, zeigt der Vibrationsanalysator abnormale Vibrationswellenformen, insbesondere wenn die Frequenzen nicht übereinstimmen.

4. Überprüfen Sie die Zahnräder und Synchronisatoren

Wenn die Presse die beiden Kurbelwellen durch Zahnräder oder Synchrongurte treibt, können Sie das Vernetzung der Zahnräder oder die Spannung der synchronen Gürtel überprüfen, um sicherzustellen, dass sie nicht locker oder abgenutzt sind.

Überprüfen Sie den Verschleiß der Synchronisatoren regelmäßig, um sicherzustellen, dass die beiden Kurbelwellen durch die Synchronisatoren eine konsistente Geschwindigkeit und Synchronisation aufrechterhalten.

5. Überprüfen Sie den Arbeitsstatus der Presse

Unausgeglichene Belastung: Wenn die beiden Kurbelwellen nicht synchron sind, kann dies zu einer unausgeglichenen Vibration führen, wenn die Presse funktioniert, oder während des Betriebs ungleichmäßiger Druck. Die Überwachung, ob während des Betriebs der Presse abnormale Lastschwankungen vorliegen, kann daher indirekt bestimmen, ob die Kurbelwellen synchronisiert sind.

6. Systemsoftware verwenden

Einige moderne Dual -Kurbelwellen -Pressen sind mit Kontrollsystemen ausgestattet, mit denen die Kurbelwellensynchronisation überwacht und eingestellt werden kann. Wenn es Steuersoftware gibt, können Sie die Synchronisationsparameter in der Software überprüfen, um zu überprüfen, ob das System Synchronisationsanomalien oder Alarme anzeigt.

7. Hören Sie dem Richter zu

Wenn das Geräuschgeräusch ungleichmäßig ist, insbesondere wenn die Presse funktioniert, gibt es einen unregelmäßigen Klopfgeräusch oder eine Reibungsgeräusche, die auch durch die Kurbelwelle verursacht werden kann, die nicht synchronisiert ist.

Zusammenfassung: Die genaueste Methode besteht darin, Präzisionsgeräte wie Sensoren, Vibrationsanalysatoren oder Encoder zur synchronen Erkennung zu verwenden. Einfache visuelle Inspektion und Hörurkunde können als vorläufige Screening -Methode verwendet werden. Bei Geräten mit hohen Präzisionsanforderungen müssen jedoch weiterhin professionelle Geräte und Systeme für genaue Tests angewiesen werden.
