Laminierungs-Stanz-Komplettlinienmaschine

Kapazität: 220 Tonnen, 300 Tonnen, 350 Tonnen, 400 Tonnen, 450 Tonnen
Gear Feeder / NC Feeder, Typ Richtmaschine, Doppelkopf-Hydraulikabwickler
Komplette Linienmaschine zum Laminieren, einschließlich Hochgeschwindigkeits-Laminierungspresse, Zahnradzuführung, Richtmaschine und Abwickler. Es ist für die laminierten Rotoren und Statoren verschiedener Arten von Motoren ausgelegt. Es ist hohe Geschwindigkeit, hohe Präzision. Wechselgetriebetyp, Nockenschaltwalzenvorschub ist für eine Vielzahl von Vorschubschritten vorgesehen.

Anfrage absenden

Produktbeschreibung

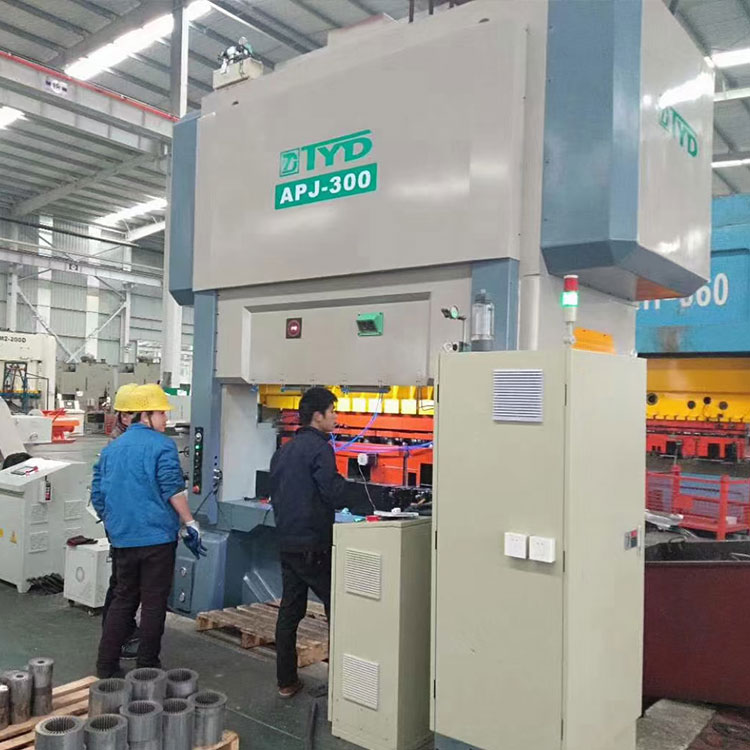

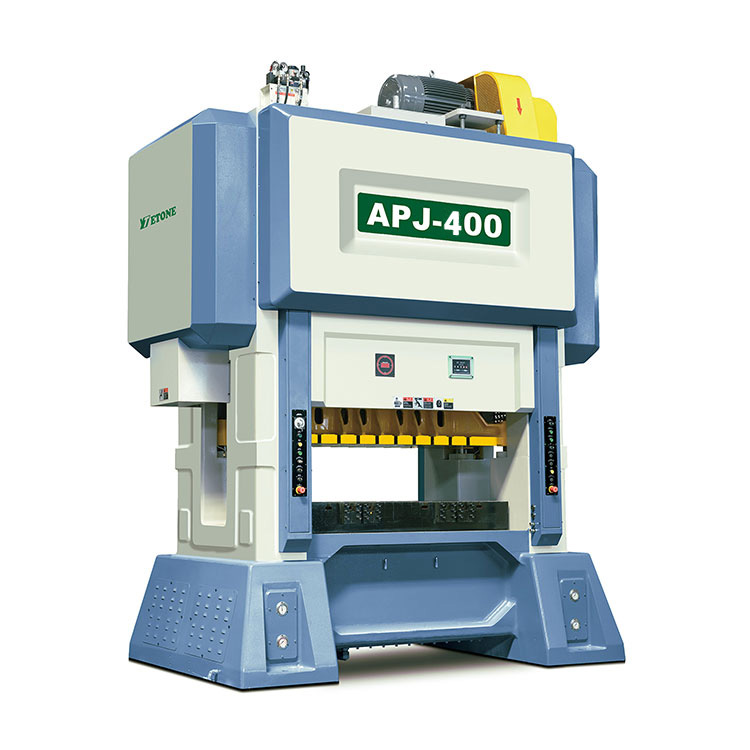

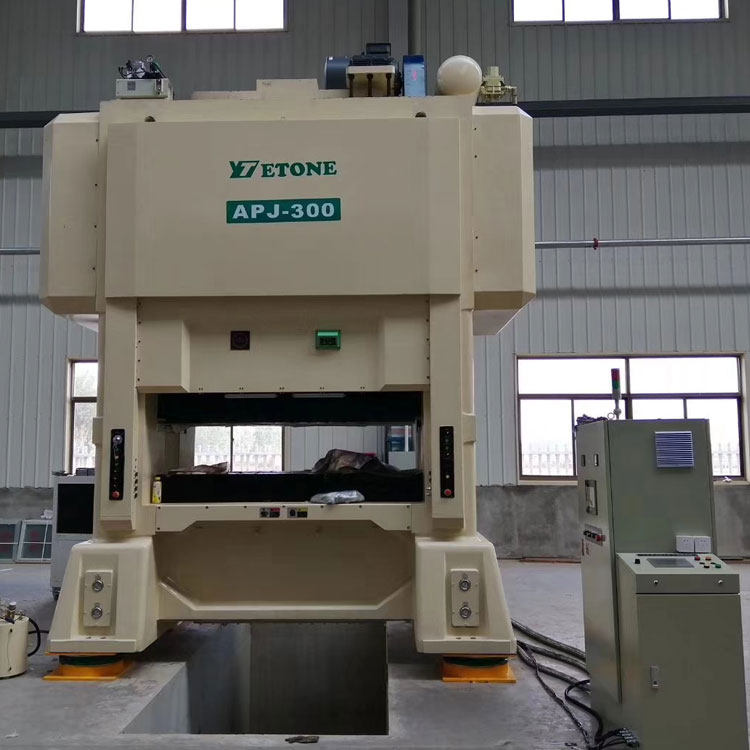

Laminierungs-Stanz-Komplettlinienmaschine

1. Produkteinführung

◉ Die Verwendung von Lamination Stamping Complete Line Maschinenkomponenten wie FAG Deutschland, NSK Japan oder NTN Japan Lager in Japan, seine hohe Präzision, hohe Lebensdauer Eigenschaften, um langfristige Stabilität und Funktionsfähigkeit der Stützelemente zu gewährleisten.

◉ Heutzutage verwenden immer mehr Fabriken Laminierstempel-Komplettlinienmaschinen. Pinch Feeder ist ein wesentlicher Bestandteil der Laminierungs-Stanz-Komplettlinienmaschine. Es gibt viele Arten von Feedern auf dem Markt und viele Stile. Jeder weiß, was das Wort „Feeder“ bedeutet, aber nur wenige Menschen verwenden es richtig.

◉ Mittlerweile gibt es viele Arten und Spezifikationen von Clip-Feedern auf dem Markt. Die erste Wahl ist, die wichtigsten Punkte bei der Installation des Clip-Feeders zu kennen. Die Installationsrichtung des Clipzuführers sollte von links nach rechts sein. Die Einbauposition und das Ende des automatischen Zuführschachts sollten links sein. Verlegen Sie es nicht.

◉ Hot Tags: Laminierungsprägemaschine, guter Markenhersteller, gute Fabrik,

2.Laminierung, die komplette Linienmaschine stempelt Produktparameterï¼š

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnage	Tonne	220	300	350	400	450
Reisen	mm	30	30	30	30-50	30-50
Anzahl Schläge pro Minute	s.p.m	150-600	150-400	150-350	150-350	150-300
Niedrigere Tischgröße	mm	1900 x 1000	2200 x 1000	2400 x 1000	2800 x 1200	3000 x 1200
Blindloch	mm	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Gleitblockbereich	mm	1900 x 750	2200 x 900	2400 x 900	2800 x 1100	3000 x 1100
Hub zur Einstellung der Matrizenhöhe	mm	370-420	400-450	400-450	420-480	450-500
Motor zur Höhenverstellung der Matrize	kw	1.5	2.2	2.2	3.7	3.7
Höhe der Zuführleitung	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Hauptmotor	kw	45	55	55	75	75

3. Peripheriegeräte


Doppelkopf-Abwickler	Glätteisen	Zahnradzuführung

	P = Vorschublänge
	D=70 (Antriebsraddurchmesser) N1 = Zähnezahl des ersten Zahnrads
	N2 = Zähnezahl des zweiten Zahnrads
	N3 = Zähnezahl des dritten Zahnrads
	N4 = Zähnezahl des vierten Zahnrads

Materialbreite	mm	Max.150	Max.200	Max. 300	Max.400
Materialaußendurchmesser	mm	Max.1200	Max1200	Max1200	Maximal 1200
Materialinnendurchmesser	mm	450-520	450-520	450-520	450-520
Materialgeschwindigkeit	M/Min	1-60	1- 60	1-60	1-60
Materialgewicht		500kgX 2	1QQQkgX 2	2000kgX 2	3000kgX 2
Nivellierwalzeã€Œ	Stck	11	11	11	11
Antriebsmotor		1,5kw	2 2kw	22kw	30kw

4. Doppelkopf-Abwickler

Leistungsbeschreibung

Produktbild

◉ Das Modell besteht aus drei Teilen: dem Spindelkastenkörper, dem Spindelkasten und dem Träger,

davon dieSpindelkasten ist integriert und hat einen langen Achsabstand.

◉ Es verfügt über Funktionen wie kleines Volumen, geringer Platzbedarf, bequemes Laden und Flexibilität

verwendenDoppeltAufhängestruktur wird angebracht, um die Materialrollenhandhabung anzupassen und wiederholt zu ermöglichen

Fütterung, stark sparendie Ladezeit, Verbesserung der Produktionskapazität und Reduzierung

die Produktionskosten.

◉ StromlosStruktur angewendet, die nicht nur die Verwendung mit gewöhnlichem Glätten ermöglicht

Maschinen, sondern auch optimalLeistung mit Hochgeschwindigkeits-Richtmaschine.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximale Breite	mm	200	300	400	500	600
Materialstärke	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialgewicht	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rolleninnendurchmesser	mm	450-530	450-530	450-530	450-530	450-530
Maximaler Rollenaußendurchmesser	mm	1200	1200	1200	1200	1200

5.S-Typ Haarglätter

Leistungsbeschreibung

Produktbild

◉ S-Typ- oder U-Typ-Strecker mit dem Prozess des "elektrischen Signals ---> PC ---> Wechselrichter --->

Drehzahländerung",Ermöglichen der vollständigen Synchronisation mit der Druckmaschine mit der Beschleunigung

bis etwa 60m/Min.

◉ Das Modell ist mit einem Doppelkopf-Stoffrahmen ausgestattet, der leicht zu tragen ist

funktionieren und sein könnenvollständig synchronisiert mit der Hochgeschwindigkeitspresse. Die Verwendung von Ausrüstung

Feeder bietet eine bessere Leistung.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Maximale Breite	mm	200300	400500600	200300	400500600	200300
Material th Übelkeit	mm	0.3-1.6
Rolleninnendurchmesser	mm	1200
Nivellierungsgeschwindigkeit	m/Min	60
Motor	PS	22	3575	22	3575	22
Woå ¤ng Spannung		AC dreiphasig 220V oder AC dreiphasig 380V
