Laminierungs-Stanzmaschine
1. Produktbeschreibung
Wir sind der größte Hersteller von Hochgeschwindigkeitspressen, Laminierungsstanzmaschinen und Hochgeschwindigkeitspressmaschinen in China. Wir konzentrieren uns auf Motorteile, Stator und Rotorfeld. Jetzt werden wir der beste Lieferant von Hochgeschwindigkeitspressmaschinen in China. Unsere Hochgeschwindigkeitspressmaschine und Hochgeschwindigkeitslaminierpresse werden in mehr als 30 Länder auf der ganzen Welt exportiert. Jetzt haben wir unsere Agenten in Indien, Thailand, Indonesien, Korea, Vietnam, der Türkei, Brasilien, Russland, den USA und so weiter. Unsere erfahrenen Mitarbeiter, die sich einem strengen Qualitätsmanagement und einem nachdenklichen Käuferunternehmen verschrieben haben, stehen im Allgemeinen zur Verfügung, um Ihre Spezifikationen zu besprechen und eine vollständige Kundenzufriedenheit für China zu gewährleisten Wege des täglichen Lebens, um uns für bevorstehende Geschäftsinteraktionen und gemeinsame Erfolge anzurufen! China Günstiger Preis China-Pressmaschine, Hochgeschwindigkeits-Pressmaschine, Was ist ein guter Preis? Wir bieten Kunden Fabrikpreis. Unter der Prämisse guter Qualität muss auf Effizienz geachtet und angemessene niedrige und gesunde Gewinne erhalten werden. Was ist eine schnelle Lieferung? Die Lieferung erfolgt nach Kundenwunsch. Obwohl die Lieferzeit von der Bestellmenge und deren Komplexität abhängt, versuchen wir dennoch, Produkte und Lösungen rechtzeitig zu liefern. Ich hoffe aufrichtig, dass wir eine langfristige Geschäftsbeziehung haben könnten.
2.Laminierungsstanzmaschine Anwendbarer Bereich
Laminierungsstanzmaschinen eignen sich für das automatische Hochgeschwindigkeits- und Präzisionsstanzen von automatischen Nieteisenkernen wie New Energy-Automobilmotoren, Kompressormotoren und energieeffizienten Industriemotoren.
3.Laminierungsstanzmaschine Produktmerkmale
Viersäulen-Top-Zylinder-Struktur
Double-Drive-Technologie
Slider Mehrpunktkraft
Maschinenkörper aus Gusseisen mit hoher Steifigkeit
Mehrfache Alterungsbehandlung
◉ Kupplungsbremse mit geringer Trägheit
Lager einsetzen
Geschmiertes Kühlsystem mit konstanter Temperatur
Gerade Säule + achteckige Präzisionsführung
◉ Schnelle Geschwindigkeit
Leichtes, volldynamisches Balance-Design
Stabiler Betrieb unter 300-400 SPM Last
◉ Hohe Steifigkeit
Hochfestes Gussbett, Steifigkeit 1 / 15000-1 / 20000
Die Turbulenz des Mehrpunkt-Kraftschiebers beträgt 1/2 derjenigen des Doppelpunkts
◉ Hohe Präzision
Statische Genauigkeit: 1/2 des JIS-Niveaus
Dynamische Genauigkeit des unteren Totpunkts: GB/T 29548 Superpräzisionsstufe
◉ Laminierungsstanzmaschine Vollständige Spezifikation
60 Tonnen, 80 Tonnen, 125 Tonnen, 150 Tonnen, 200 Tonnen, 220 Tonnen, 300 Tonnen, 350 Tonnen, 400 Tonnen, 450 Tonnen. Der Maschinentisch erfüllt die Anforderungen von dünneren Motormaterialien mit höherem Wirkungsgrad, höherer Genauigkeit und schnellerer Geschwindigkeit von Hochgeschwindigkeits-Präzisionsstanzanforderungen.
◉ Großer Tisch
Maximal 3,7 m Mesa, um die Anforderungen der Entwicklung von Fahrzeugen mit neuer Energie zu erfüllen, die mit der internationalen, größeren Tonnage synchronisiert sind. Anwendbare Materialien und Prozesse und breite Tischfläche selbstklappbare Nieteisenkern-Dauermatrize.

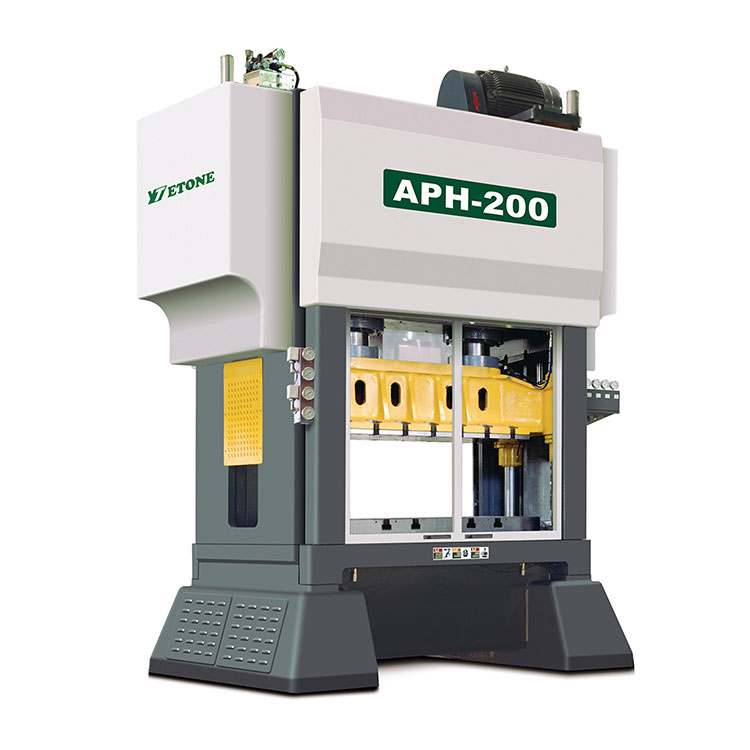

4.Laminierungsstanzmaschine Produktparameter:
|
|
APH-80 |
APH-125 |
APH-200 |
APH-300 |
Tonnage |
Tonne |
80 |
125 |
200 |
300 |
Reisen |
mm |
3025 |
30 |
30 |
30 |
Anzahl Schläge pro Minute |
s.p.m |
200-700200-800 |
150-700 |
150-600 |
150-400 |
Niedrigere Tischgröße |
mm |
11 00x750 |
1200 x 850 |
1700 x 950 |
2000 x 1000 |
Blindloch |
mm |
800 x 150 |
1000 x 200 |
1300 x 250 |
1520x330 |
Gleitblockbereich |
mm |
1100 x 500 |
1200 x 600 |
1700 x 700 |
2000 x 900 |
Hub zur Einstellung der Matrizenhöhe |
mm |
330-380 |
360-410 |
370-420 |
400-450 |
Motor zur Höhenverstellung der Matrize |
kw |
0.75 |
0 75 |
1.5 |
2.2 |
Höhe der Zuführleitung |
mm |
175 |
195 |
200 |
210 |
Hauptmotor |
kw |
22 |
37 |
45 |
55 |
5.Machine Standardzubehör
1 |
Schmiersystem: Hochdrucköl von der Kurbelwellenmitte auftragen (Japan SHOWA) |
|
2 |
SPS-Steuerungssystem: Schneidsignale bereitstellen |
|
3 |
Lager: NSK Japan |
|
4 |
Ölzerstäuber: SMC Japan |
|
5 |
Luftschalter und Schütz |
|
6 |
Wellendichtring: NOK Japan |
|
7 |
Design des automatischen Ausgleichssystems |
|
8 |
Elektronisches Schlittenverstellsystem |
|
9 |
T-Mobile OP-Tisch |
|
10 |
Hydraulische Schiebeverriegelung |
|
11 |
Materialende-Detektor |
|
12 |
Wandler: |
|
13 |
Elektrisches Kupplungsventil |
|
14 |
Kupplungsstruktur: (OMPI Italien) |
|
15 |
Relais: Omron |
|
16 |
Winkel- und Geschwindigkeitsanzeige: TOYO |
|
17 |
Luftdruckgelenk: ARK Korea |
|
18 |
Kurbelwelle: SNCM8, Schleifführung: AKS Japan |
|
19 |
Automatischer thermischer Ausgleich in Mikro-Inching-Position des Stößels/Schiebers |
|
20 |
Fehleinzugserkennung |
|
21 |
Werkzeugkiste mit Maschinenversand |
|
6. Standardzubehör:
1 |
High Speed Gear Feeder (Breite 150, 200, 300, 400) |
|
2 |
Doppelkopf-Abwickler (Breite 150, 200, 300, 400) |
|
3 |
Haarglätter mit S-Schlaufe |
|
4 |
Automatisches Ölgerät zum Sterben |
|
5 |
Auto Power Die Lifer-System: |
|
6 |
Matrizenarmsystem: 2 Stck |
|
7 |
Anti-Vibrationssystem |
|
8 |
Schachtsteuerung: |
|
9 |
Die Magnetventil-Einbausystem: 10-tlg |
|
7. Optionales Zubehör
Unten toter Detektor
Werkzeug-Schnellspannvorrichtung
Sicherheitstür
Andere
