Hochgeschwindigkeits-Powerpresse

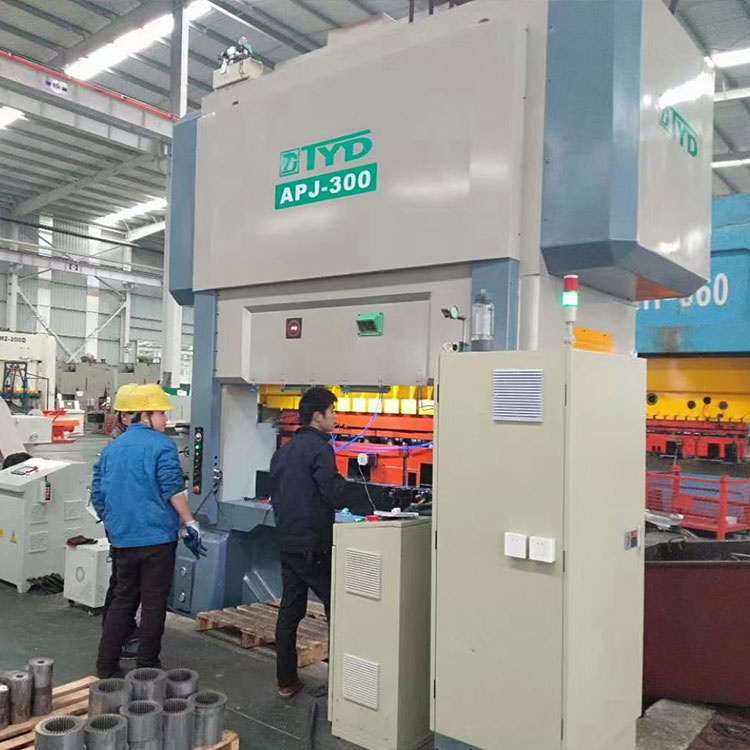

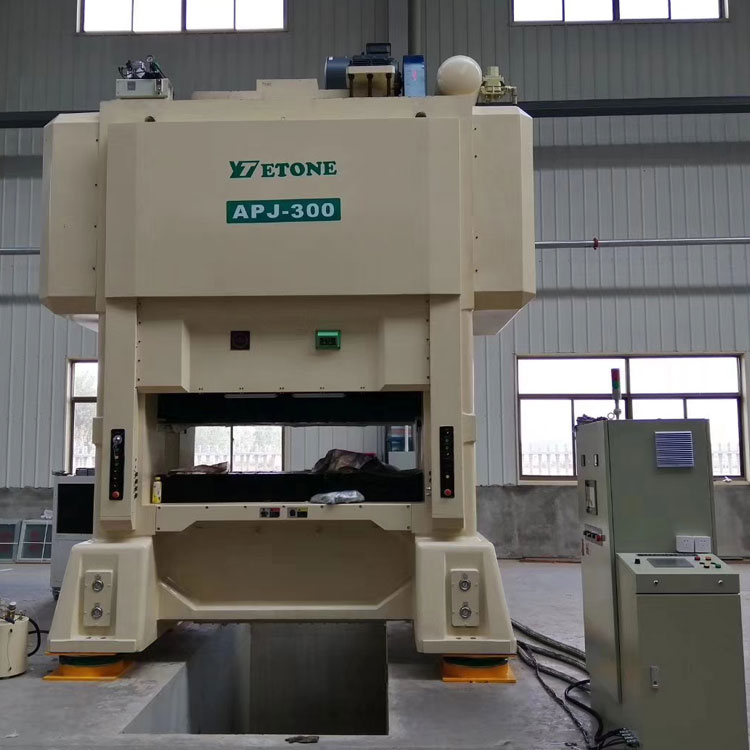

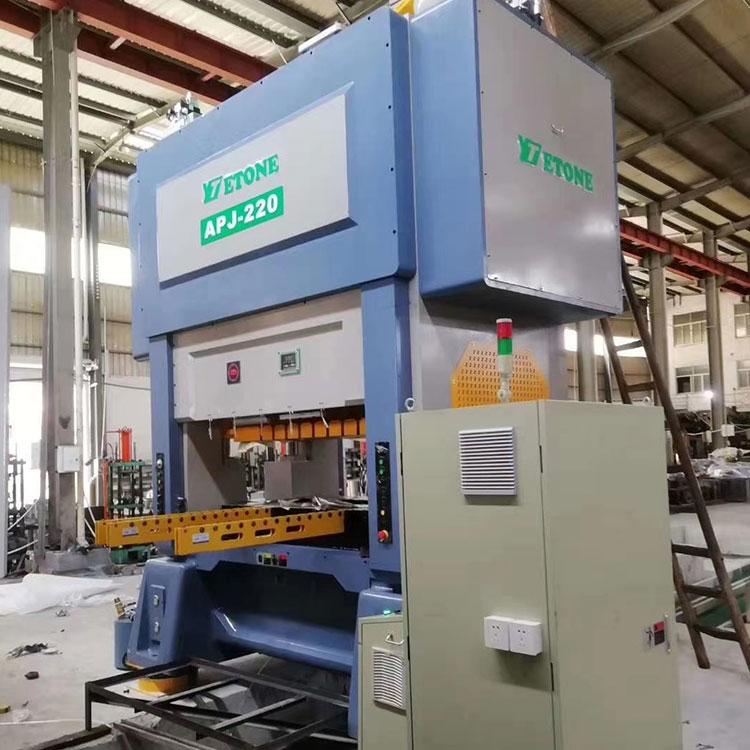

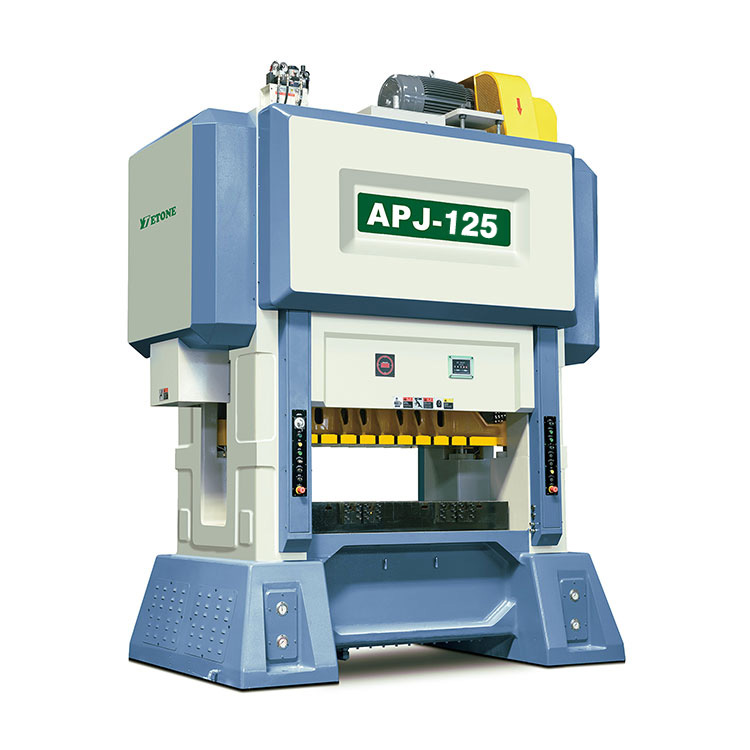

Die APJ-Serie sind Hochgeschwindigkeits-Doppelkurbelpressen, die für die laminierten Rotoren und Statoren von Elektromotoren entwickelt wurden. Es wird eine stabile und effiziente Funktion zum Stanzen von großen Statoren und Rotoren, Laminierungen für Generatormotoren und Industriemotoren aufrechterhalten. Es ist speziell für die Herstellung von Haushaltsgerätemotoren, Elektrowerkzeugmotoren, Lüftermotoren, Automotoren, Pumpenmotoren, bürstenlosen Gleichstrommotoren, Gleichstrommotoren usw.
2.Merkmale der Hochgeschwindigkeits-Stanzpresse
1. Hohe Steifigkeit
Hohe Steifigkeit, hochpräziser Rahmen, geschweißt mit Stahlplatte und nach Wärmebehandlung beseitigen die Eigenspannung des Bettes.
2. Gleichgewicht des Schwerpunkts
Das Übertragungszentrum und das Zentrum der gesamten Maschine sind in der Regel gleich, um die Genauigkeit und Stabilität des Stanzens sicherzustellen.
3. Betriebsstabilität und -sicherheit
Kupplungs-/Bremsvorrichtungen sind hochempfindliche Hochgeschwindigkeits-Präzisions-Laminierungspressen, die mit internationalen Spitzen-Doppelmagnetventilen und Überlastschutzvorrichtungen gekoppelt sind, um die Genauigkeit und Sicherheit des Stanzschiebers und des Stopps zu gewährleisten.
Der Einstellmechanismus des Schiebers hat eine hohe Präzision und die Einstellproduktion ist sicherer und schneller.
4. Hohe Präzision
Kurbelwelle, Getriebe, Getriebewelle und andere Reibungsteile werden vor dem Schleifen gehärtet und wärmebehandelt. Sie haben eine hohe Verschleißfestigkeit und Ausgewogenheit, eine stabile Leistung und gewährleisten die Qualität und Lebensdauer des Stempels.
5. Hochgeschwindigkeits-Präzisions-Laminierungspressen-Verarbeitungsautomatisierung
Es kann mit jedem automatischen Zuführmechanismus kombiniert werden, um die Produktion zu automatisieren, Kosten zu senken und die Effizienz zu verbessern.
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl Schläge pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Niedrigere Tischgröße |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Blindloch |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Gleitblockbereich |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Hub zur Einstellung der Matrizenhöhe |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Zuführleitung |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Machine Standardzubehör
1 Schmiersystem: Hochdrucköl von der Kurbelwellenmitte auftragen (Japan SHOWA)
2 SPS-Steuerung: Bereitstellung von Schneidsignalen
3 Lager: NSK Japan
4 Ölzerstäuber: SMC Japan
5 Luftschalter und Schütz: Schnede France
6 Öldichtung: NOK Japan
7 Design des automatischen Ausgleichssystems
8 Elektronische Schlittenverstellung
9 OP-Tisch von T-Mobile
10 Hydraulische Schieberverriegelung
11 Materialende-Detektor
12 Wechselrichter:
13 Elektrisches Kupplungsventil
14 Kupplungsstruktur: (OMPI Italien)
15 Relais: Omron
16 Winkel- und Geschwindigkeitsanzeige: TOYO
17 Luftdruckgelenk: ARK Korea
18 Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in Mikro-Inching-Position des Stößels/Schiebers
20 Fehleinzugserkennung
21 Werkzeugkiste mit Maschinenversand 1
4. Standardzubehör:
1 High Speed Gear Feeder (Breitenauswahl: 150/200/300/400)
2 Doppelköpfe Uncoiler
3 Haarglätter mit S-Schlaufe (Breitenauswahl: 200/300/400)
4 Automatisches Ölgerät zum Sterben
5 Auto Power Die Lifer-System:
6 Matrizenarmsystem: 2 Stck
7 Antivibrationssystem
8 Schachtsteuerung:
9 Die Magnetventil-Montagesystem: 10-tlg
5. Optionales Zubehör
1. Unterer Totmelder
2. Werkzeug-Schnellspannvorrichtung
3. Sicherheitstür
4. Sonstiges
