Hochgeschwindigkeits-Pressmotor-Laminierung
1.Produkteinführung

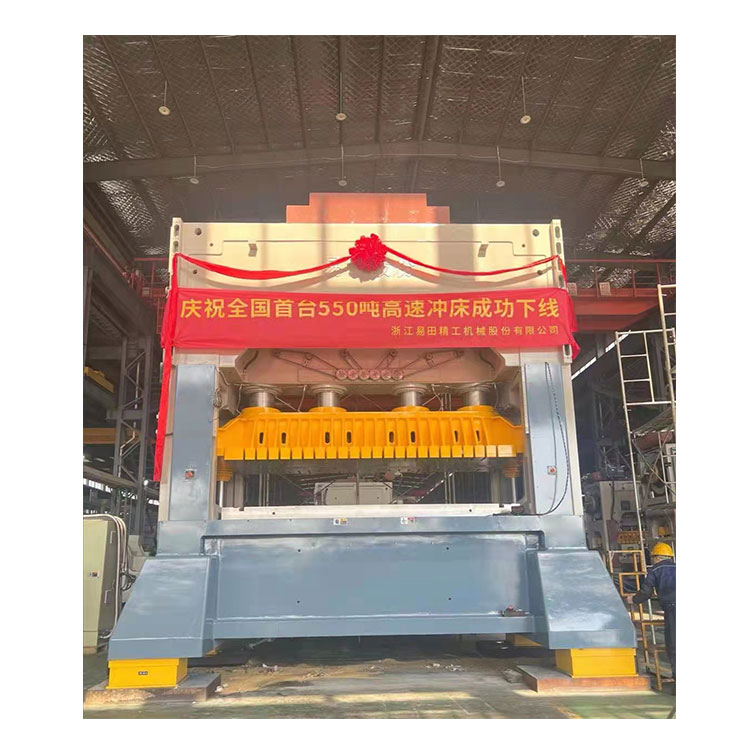

Wir sind der erste und größte Hersteller von Hochgeschwindigkeitspressmaschinen in China. Die 550-Tonnen-Hochgeschwindigkeitspressenmotorlaminierung ist für eine berühmte Formen-/Gesenkfabrik in Ningbo, China. Dieses Hochgeschwindigkeits-Pressmotorlaminat verwendet einen hochfesten Gusseisenrahmen und eine starke Gesamtrahmenstruktur. Nach der Spannungsentlastung sorgt es für dauerhafte Präzision, Materialstabilität und Genauigkeit.
Die Prägegenauigkeit dieser Hochgeschwindigkeitspressmaschine liegt innerhalb von 0,015 mm oder sogar 0,01 mm, die vertikale Genauigkeit beträgt bis zu 1,2 Drähte und die maximale Geschwindigkeit beträgt 1300 Mal pro Minute. Sie ist vor allem für die kontinuierliche Prägeproduktion geeignet.
2.Spezifikation:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl der Hübe pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Geringere Tischgröße |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blindloch |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Gleitblockbereich |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Hub zur Höhenverstellung der Matrize |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Futterleitung |
mm |
200 Sa 50 |
210 Sa 50 |
210 Meister 50 |
220 Sa 50 |
270 Sa 50 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Maschinen-Standardzubehör
1Schmiersystem: Hochdrucköl von der Kurbelwellenmitte aus auftragen (Japan SHOWA)
2PLC-Steuerungssystem: Bereitstellung von Schneidsignalen
3Lager: NSK Japan
4Ölzerstäuber: SMC Japan
5Luftschalter und Schütz: Schnede France
6Öldichtung: NOK Japan
7Design des automatischen Ausgleichssystems
8Elektronisches Schiebeverstellsystem
9T-Mobiler Operationstisch
10Hydraulische Schiebeverriegelung
11Materialende-Detektor
12Wechselrichter:
13Elektrisches Kupplungsventil
14Kupplungsstruktur: (OMPI Italien)
15Staffel: Omron
16Winkel- und Geschwindigkeitsanzeige: TOYO
17Luftdruckverbindung: ARK Korea
18Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in der Mikro-Zoll-Position des Stößels/Schiebers
20Miss-Feed-Detektor
21Werkzeugkiste mit Maschinenversand1
4.Standardzubehör:
1Hochgeschwindigkeits-Zahnradvorschub
2Doppelständer-Abwickler
3Glätteisen mit S-Schlaufe
4Automatisches Ölgerät zum Sterben
5Auto Power Die Lifer-System:
6Die Armsystem:2 Stk
7Antivibrationssystem
8Chute-Controller:
9Die Magnetventil-Einbausystem: 10 Stk
5.Optionales Zubehör
1.Bottom-Dead-Detektor
2.Schnellspannvorrichtung für Matrizen
3.Sicherheitstür
4. Andere
