Laminierungspresse
Laminierungspresse, Hochgeschwindigkeits-Laminierungspresse für laminierte Rotoren und Statoren von Elektromotoren. Es ist ein Hochgeschwindigkeits-, Hochpräzisions-, Wechselgetriebetyp, Nockenschaltrollenvorschub ist für unterschiedliche Vorschubteilungen vorgesehen.
Vollständig spannungsarmer Gusseisenrahmen unter hydraulisch vorgespannter Stangenkonstruktion gewährleistet Hochgeschwindigkeits-Laminierungspräzision und -steifigkeit.
2.Produktparameter
Effizienz und Schnelligkeit - Verglichen mit der manuellen Stanzgeschwindigkeit kann ein Arbeiter drei Schläge sehen (die einfachsten). Sauberkeit und Schönheit – Produkte, die durch automatische Laminierung hergestellt wurden, sind im Vergleich zur manuellen Laminierung ordentlich und schön
|
|

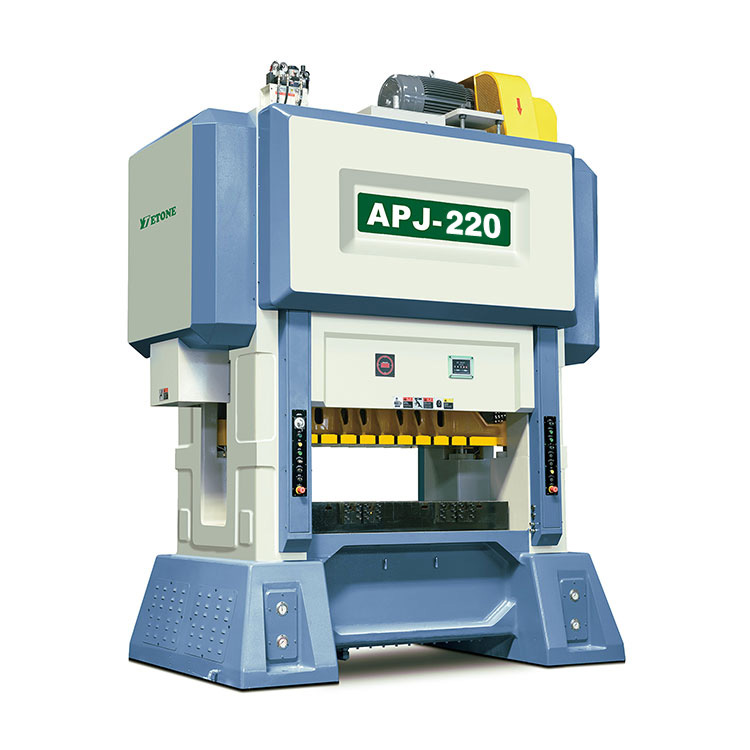

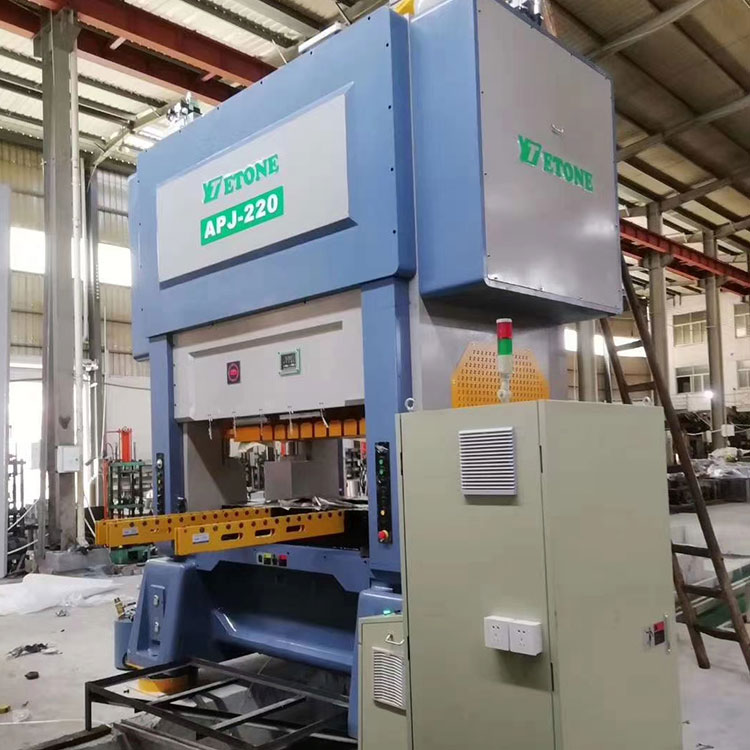

APJ-220 |

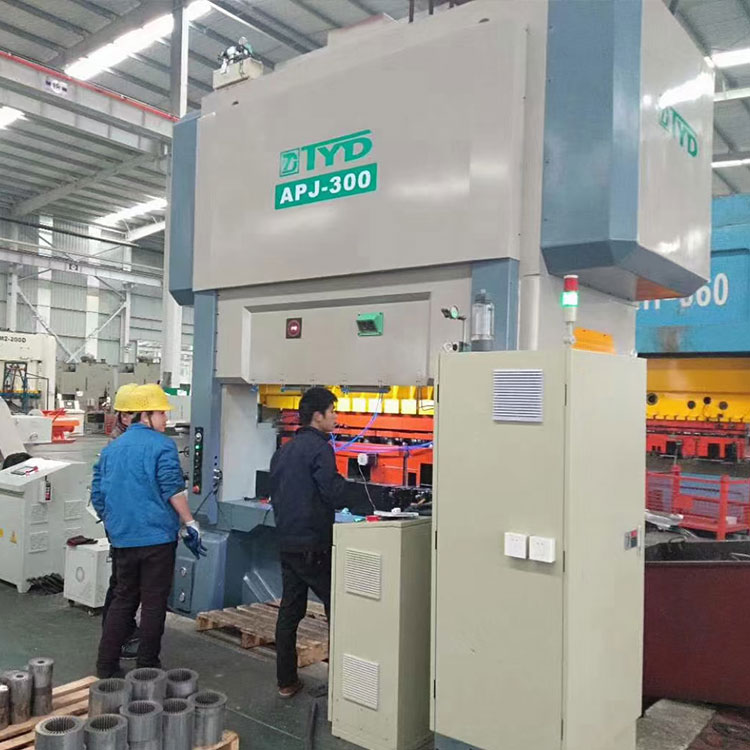

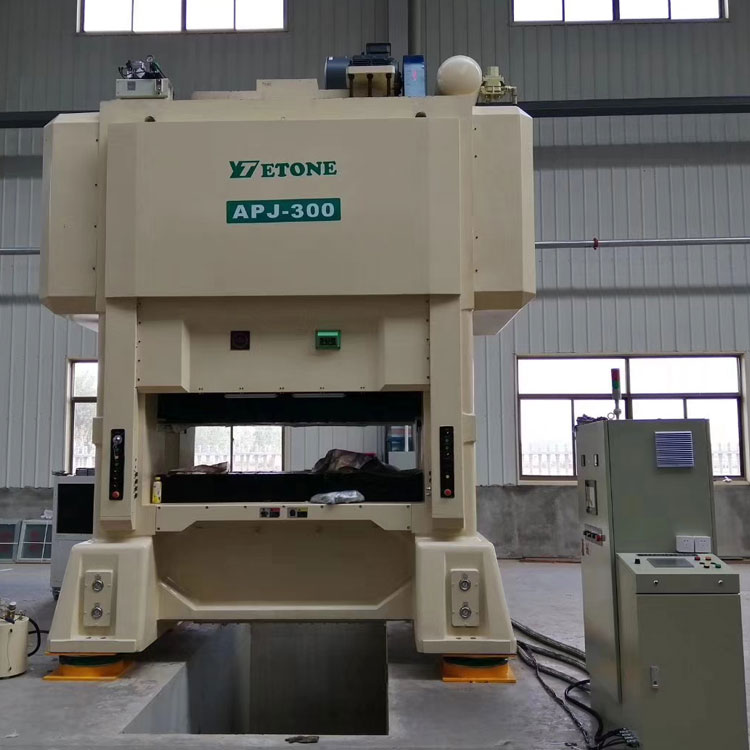

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl Schläge pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Niedrigere Tischgröße |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Blindloch |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Gleitblockbereich |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Hub zur Einstellung der Matrizenhöhe |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Zuführleitung |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Machine Standardzubehör
1 Schmiersystem: Hochdrucköl von der Kurbelwellenmitte auftragen (Japan SHOWA)
2 SPS-Steuerung: Bereitstellung von Schneidsignalen
3 Lager: NSK Japan
4 Ölzerstäuber: SMC Japan
5 Luftschalter und Schütz: Schnede France
6 Öldichtung: NOK Japan
7 Design des automatischen Ausgleichssystems
8 Elektronische Schlittenverstellung
9 OP-Tisch von T-Mobile
10 Hydraulische Schieberverriegelung
11 Materialende-Detektor
12 Wechselrichter:
13 Elektrisches Kupplungsventil
14 Kupplungsstruktur: (OMPI Italien)
15 Relais: Omron
16 Winkel- und Geschwindigkeitsanzeige: TOYO
17 Luftdruckgelenk: ARK Korea
18 Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in Mikro-Inching-Position des Stempels/Schiebers
20 Fehleinzugserkennung
21 Werkzeugkiste mit Maschinenversand 1
4. Standardzubehör:
1 Hochgeschwindigkeits-Zahnradzuführung
2 Doppelzahnstangen-Abwickler
3 Glätteisen mit S-Schlaufe
4 Automatisches Ölgerät zum Sterben
5 Auto Power Die Lifer-System:
6 Matrizenarmsystem: 2 Stck
7 Antivibrationssystem
8 Schachtsteuerung:
9 Die Magnetventil-Montagesystem: 10-tlg
5. Optionales Zubehör
1. Unterer Totmelder
2. Werkzeug-Schnellspannvorrichtung
3. Sicherheitstür
4. Sonstiges
Host-Forward/Reverse-Gerät
Hydraulische Schieberverriegelung
Schmierölkühlkreislaufmaschine
Italienische OMPI integrierte Kupplungsbremse
Eigenständiger elektrischer Steuerkasten
Arbeitsbox
Arbeitslampe
Steuerung der Frequenzumwandlung des Hauptmotors
