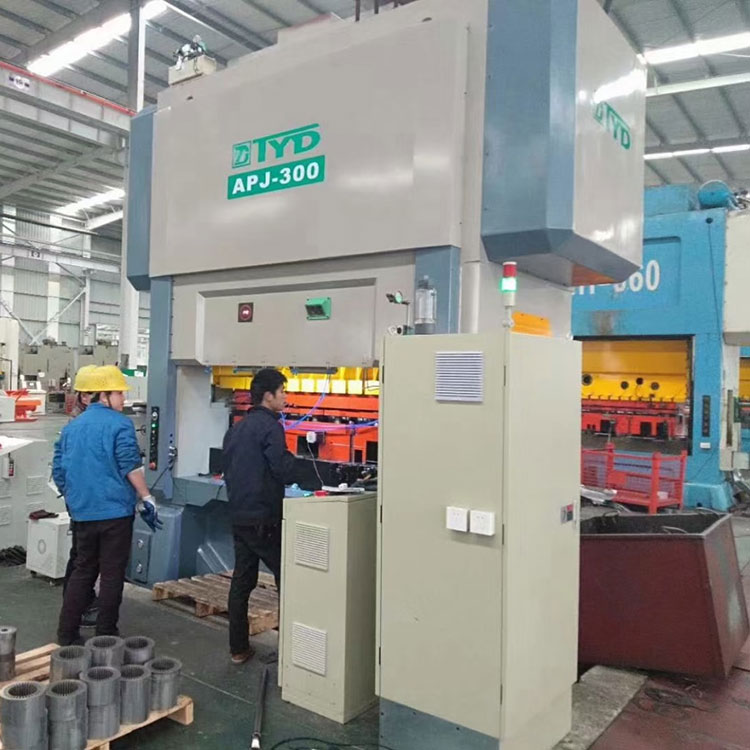

Moto Core Hochgeschwindigkeits-Stanzmaschine
1.Produkteinführung:
1. Hohe Steifigkeit
Hohe Steifigkeit, hochpräziser Rahmen, mit Stahlblech verschweißt und nach der Wärmebehandlung eliminieren die inneren Spannungen des Bettes.
2. Gleichgewicht des Schwerpunkts
Das Übertragungszentrum und das Zentrum der gesamten Maschine sind in der Regel gleich, um die Genauigkeit und Stabilität des Stanzens zu gewährleisten.
3. Betriebsstabilität und Sicherheit
Bei den Kupplungs-/Bremsvorrichtungen handelt es sich um hochempfindliche Hochgeschwindigkeits-Präzisionslaminierpressen, die mit international führenden Doppelmagnetventilen und Überlastschutzvorrichtungen gekoppelt sind, um die Genauigkeit und Sicherheit des Stanzschieberbetriebs und -stopps zu gewährleisten.
Der Einstellmechanismus des Schiebers weist eine hohe Präzision auf und die Einstellproduktion ist sicherer und schneller.
4. Hohe Präzision
Kurbelwelle, Zahnrad, Getriebewelle und andere Reibungsteile werden vor dem Schleifen gehärtet und wärmebehandelt. Sie zeichnen sich durch eine hohe Verschleißfestigkeit und Ausgewogenheit sowie eine stabile Leistung aus und gewährleisten die Qualität und Lebensdauer des Stempels.
5. Hochgeschwindigkeits-Präzisions-Laminierpressen-Verarbeitungsautomatisierung
Es kann mit jedem automatischen Zuführmechanismus kombiniert werden, um die Produktion zu automatisieren, Kosten zu senken und die Effizienz zu verbessern.
2.Optionale Konfiguration:
1. Zahnradzuführung (Breitenauswahl: 150/200/300/400)
2. NC-Servovorschub (einzeln/doppelt)
3. Doppelkopf-Abwickler (hydraulisch/manuell) (Breitenauswahl: 200/300/400)
4. Glätteisen vom Typ S
5. Drücken Sie „Lademonitor“.
6. Überwachung des unteren Totpunkts
7. Luftkühler für Schaltschrank
8. Hauptmotor
3.Spezifikation:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl der Hübe pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Geringere Tischgröße |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blindloch |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Gleitblockbereich |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Hub zur Höhenverstellung der Matrize |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Futterleitung |
mm |
200 Sa 50 |
210 Sa 50 |
210 Meister 50 |
220 Sa 50 |
270 Sa 50 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
4.Maschinen-Standardzubehör
1Schmiersystem: Hochdrucköl von der Kurbelwellenmitte aus auftragen (Japan SHOWA)
2PLC-Steuerungssystem: Bereitstellung von Schneidsignalen
3Lager: NSK Japan
4Ölzerstäuber: SMC Japan
5Luftschalter und Schütz: Schnede France
6Öldichtung: NOK Japan
7Design des automatischen Ausgleichssystems
8Elektronisches Schiebeverstellsystem
9T-Mobiler Operationstisch
10Hydraulische Schiebeverriegelung
11Materialende-Detektor
12Wechselrichter:
13Elektrisches Kupplungsventil
14Kupplungsstruktur: (OMPI Italien)
15Staffel: Omron
16Winkel- und Geschwindigkeitsanzeige: TOYO
17Luftdruckverbindung: ARK Korea
18Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in der Mikro-Zoll-Position des Stößels/Schiebers
20Miss-Feed-Detektor
21Werkzeugkiste mit Maschinenversand1
5.Standardzubehör:
1Hochgeschwindigkeits-Zahnradvorschub
2Doppelständer-Abwickler
3Glätteisen mit S-Schlaufe
4Automatisches Ölgerät zum Sterben
5Auto Power Die Lifer-System:
6Die Armsystem:2 Stk
7Antivibrationssystem
8Chute-Controller:
9Die Magnetventil-Einbausystem: 10 Stk
6.Optionales Zubehör
1.Bottom-Dead-Detektor
2.Schnellspannvorrichtung für Matrizen
3.Sicherheitstür
4. Andere
