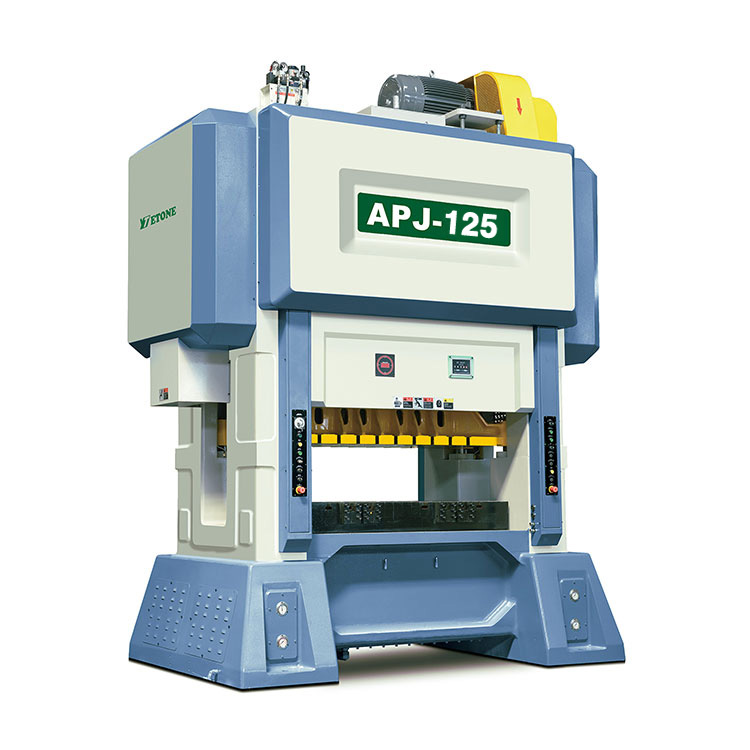

Hochgeschwindigkeits-Laminierpresse für Motorkerne
1.Produktbeschreibung
Geeignet für die Anwendung beim Stanzen des selbstnietenden Eisenkerns von Industriemotoren mit hoher Energieeffizienz, neuen Fahrzeugmotoren und Kompressormotoren. Diese können eine perfekte Formgebung erfordern. Darüber hinaus kann auch eine automatisierte Transferproduktionslinie hinzugefügt werden, um die Produktivität zu steigern.
2.Anwendung:
Stanzen des selbstnietenden Eisenkerns von Industriemotoren mit hoher Energieeffizienz, neuen Fahrzeugmotoren und Kompressormotoren.
3. Merkmale der Hochgeschwindigkeitsprägepresse
1. Hohe Steifigkeit
Hohe Steifigkeit, hochpräziser Rahmen, geschweißt mit Stahlblech und nach der Wärmebehandlung eliminieren die inneren Spannungen des Bettes.
2. Betriebsstabilität und Sicherheit
Bei den Kupplungs-/Bremsvorrichtungen handelt es sich um hochempfindliche Hochgeschwindigkeits-Präzisionslaminierpressen, die mit international führenden Doppelmagnetventilen und Überlastschutzvorrichtungen gekoppelt sind, um die Genauigkeit und Sicherheit des Betriebs und Stopps des Stanzschiebers zu gewährleisten.Der Einstellmechanismus des Schiebers weist eine hohe Präzision auf und die Einstellproduktion ist sicherer und schneller.
3. Hohe Präzision
Kurbelwelle, Zahnrad, Getriebewelle und andere Reibungsteile werden vor dem Schleifen gehärtet und wärmebehandelt. Sie zeichnen sich durch eine hohe Verschleißfestigkeit und Ausgewogenheit sowie eine stabile Leistung aus und gewährleisten die Qualität und Lebensdauer des Stempels.
4. Hochgeschwindigkeits-Präzisions-Laminierpressen-Verarbeitungsautomatisierung
Es kann mit jedem automatischen Zuführmechanismus kombiniert werden, um die Produktion zu automatisieren, Kosten zu senken und die Effizienz zu verbessern.
4.Spezifikation:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl der Hübe pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Geringere Tischgröße |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blindloch |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Gleitblockbereich |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Hub zur Höhenverstellung der Matrize |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Futterleitung |
mm |
200 Sa 50 |
210 Sa 50 |
210 Meister 50 |
220 Sa 50 |
270 Sa 50 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
5.Maschinen-Standardzubehör
1Schmiersystem: Hochdrucköl von der Kurbelwellenmitte aus auftragen (Japan SHOWA)
2PLC-Steuerungssystem: Bereitstellung von Schneidsignalen
3Lager: NSK Japan
4Ölzerstäuber: SMC Japan
5Luftschalter und Schütz: Schnede France
6Öldichtung: NOK Japan
7Design des automatischen Ausgleichssystems
8Elektronisches Schiebeverstellsystem
9T-Mobiler Operationstisch
10Hydraulische Schiebeverriegelung
11Materialende-Detektor
12Wechselrichter:
13Elektrisches Kupplungsventil
14Kupplungsstruktur: (OMPI Italien)
15Staffel: Omron
16Winkel- und Geschwindigkeitsanzeige: TOYO
17Luftdruckverbindung: ARK Korea
18Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in der Mikro-Zoll-Position des Stößels/Schiebers
20Miss-Feed-Detektor
21Werkzeugkiste mit Maschinenversand1
6.Standardzubehör:
1Hochgeschwindigkeits-Zahnradvorschub (Breitenauswahl: 150/200/300/400)
2Doppelkopf-Abwickler
3Glätteisen mit S-Schleife (Breite wählbar: 200/300/400)
4Automatisches Ölgerät zum Sterben
5Auto Power Die Lifer-System:
6Die Armsystem:2 Stk
7Antivibrationssystem
8Chute-Controller:
9Die Magnetventil-Einbausystem: 10 Stk
