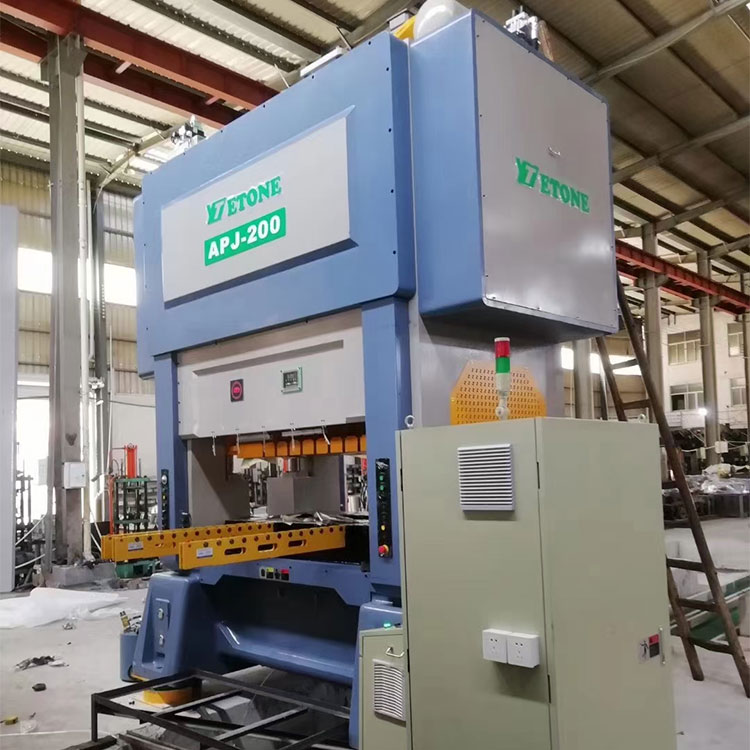

Komplette Linie der Stanzpresse
1.Produktmerkmale/Vorteile
1.Hohe Präzisionsstabilität und Zuverlässigkeit
2. Rahmenstruktur aus hochlegiertem Gussstahl (wobei der für den Rahmen am besten geeignete Rahmen durch Computeranalyse entworfen wurde), verarbeitet durch den internen Spannungsbeseitigungsprozess, wodurch der Rahmen mit hoher Steifigkeit weiter verbessert wird, was für die Präzision unerlässlich ist, wodurch geringe Geräuschentwicklung und geringe Vibration erreicht werden Verbesserung der Lebensdauer der Matrize.
2.Anwendung:
Automatisches Hochgeschwindigkeits-Präzisionsstanzen für die Selbstbearbeitung des Eisenkerns von Fahrzeugmotoren mit neuer Energie, Kompressormotoren, hocheffizienten Industriemotoren usw.
3. Produktparameter:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
Tonne |
220 |
300 |
350 |
400 |
450 |
Reisen |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Anzahl der Hübe pro Minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Geringere Tischgröße |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blindloch |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Gleitblockbereich |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Hub zur Höhenverstellung der Matrize |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor zur Höhenverstellung der Matrize |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Höhe der Futterleitung |
mm |
200 |
210 |
210 |
220 |
270 |
Hauptmotor |
kw |
45 |
55 |
55 |
75 |
75 |
4.Maschinen-Standardzubehör
1Schmiersystem: Hochdrucköl von der Kurbelwellenmitte aus auftragen (Japan SHOWA)
2PLC-Steuerungssystem: Bereitstellung von Schneidsignalen
3Lager: NSK Japan
4Ölzerstäuber: SMC Japan
5Luftschalter und Schütz: Schnede France
6Öldichtung: NOK Japan
7Design des automatischen Ausgleichssystems
8Elektronisches Schiebeverstellsystem
9T-Mobiler Operationstisch
10Hydraulische Schiebeverriegelung
11Materialende-Detektor
12Wechselrichter:
13Elektrisches Kupplungsventil
14Kupplungsstruktur: (OMPI Italien)
15Staffel: Omron
16Winkel- und Geschwindigkeitsanzeige: TOYO
17Luftdruckverbindung: ARK Korea
18Kurbelwelle: SNCM8, Schleifanleitung: AKS Japan
19 Automatischer thermischer Ausgleich in der Mikro-Zoll-Position des Stößels/Schiebers
20Miss-Feed-Detektor
21Werkzeugkiste mit Maschinenversand1
5.Standardzubehör:
1Hochgeschwindigkeits-Zahnradvorschub (Breitenauswahl: 150/200/300/400)
2Doppelkopf-Abwickler
3Glätteisen mit S-Schleife (Breite wählbar: 200/300/400)
4Automatisches Ölgerät zum Sterben
5Auto Power Die Lifer-System:
6Die Armsystem:2 Stk
7Antivibrationssystem
8Chute-Controller:
9Die Magnetventil-Einbausystem: 10 Stk
6.Optionales Zubehör
Servo-Feeder
Bottom-Dead-Detektor
2.Schnellspannvorrichtung für Matrizen
3.Sicherheitstür
4. Skew Chut
